A4VSO - насос регулируемый для открытых систем

Аксиально-плунжерные насосы с регулированием предназначены для открытых гидросистем и гидростатических приводов. Их производительность линейно зависит от скорости вращения и рабочего объёма. Бесступенчатое изменение последнего достигается поворотом наклонной шайбы.

Особенности

• Регулируемый насос с аксиально-поршневой роторной группой в исполнении с наклонной шайбой для гидростатических приводов в незамкнутой гидросистеме.
• Объемный расход пропорционален частоте вращения приводного вала и объему насоса.
• Объемный расход можно регулировать бесступенчато за счет изменения угла наклона шайбы.
• Хорошие характеристики всасывания
• Низкий уровень шума
• Большой срок службы
• Модульная конструкция
• Различные варианты комбинации насосов
• Визуальная индикация угла наклона шайбы
• Любое монтажное положение
• Подходит для приводов с переменной частотой вращения
• Возможна эксплуатация с жидкостями HF при пониженных рабочих характеристиках, для эксплуатации с жидкостями HFC доступно специальное конструктивное исполнение.

Модель A4VSO относится к типу регулируемых аксиально-поршневых насосов с наклонным диском, применяемых в открытых гидравлических контурах для гидростатических приводов. Подача насоса линейно зависит от частоты вращения вала и величины рабочего объёма. Изменение угла наклона диска обеспечивает плавное регулирование производительности. В открытой гидросхеме рабочая жидкость поступает из бака к насосу, затем через распределительный клапан направляется к потребителю. Из потребителя поток через тот же клапан возвращается обратно в бак.

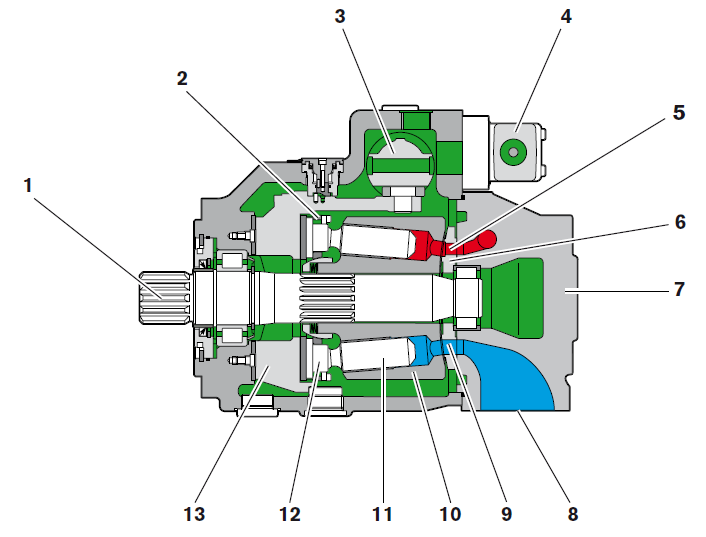

Конструкция A4VSO

1. Ведущий вал
2. Прижимная пластина
3. Исполнительный поршень
4. Устройство управления (здесь в качестве примера DR)
5. Сторона высокого давления
6. Пластина блока управления
7. Присоединительная плита
8. Сопряжение всасывания
9. Сторона низкого давления
10. Цилиндр
11. Поршень
12. Контактный башмак
13. Поворотные салазки

В аксиально-поршневых гидромашинах с наклонным диском плунжеры (11) размещены параллельно оси ведущего вала (1). Они перемещаются внутри вращающегося блока цилиндров (10) и опираются с помощью опорных башмаков (12) на неподвижные качающиеся люльки (13). Вал (1) и цилиндровый блок (10) связаны между собой через шлицевое соединение. Крутящий момент на вал (1) передаётся от приводного двигателя. Цилиндровый блок (10) вращается синхронно с валом (1), увлекая за собой плунжеры (11). За один оборот каждый плунжер (11) совершает возвратно-поступательное движение, величина которого определяется углом наклона люльки (13). Опорные башмаки (12) фиксируются и перемещаются по рабочей поверхности люльки (13) с помощью прижимной плиты (2). При вращении каждый плунжер (11) проходит через верхнюю и нижнюю мёртвые точки, возвращаясь в исходное положение. При этом через два окна распределительной плиты (6) происходит всасывание и нагнетание жидкости объёмом, соответствующим площади плунжера и его ходу. На стороне всасывания (9) жидкость поступает через впускной канал (8) в растущую полость цилиндра. Одновременно на стороне нагнетания (5) жидкость вытесняется плунжерами из цилиндров в гидросистему. Угол поворота люльки (13) регулируется плавно. Изменение этого угла ведёт к изменению хода плунжеров и, соответственно, рабочего объёма. Регулировка угла осуществляется гидравлически с помощью сервоцилиндра (3). Люлька (13) смонтирована на поворотных опорах и перемещается с малым трением. При увеличении угла наклона рабочий объём растёт, при уменьшении — падает. Угол наклона не может быть установлен точно на ноль, чтобы всегда обеспечивался достаточный поток жидкости для охлаждения плунжеров, питания системы управления, компенсации утечек и смазки всех подвижных элементов.

Регуляторы насоса A4VSO

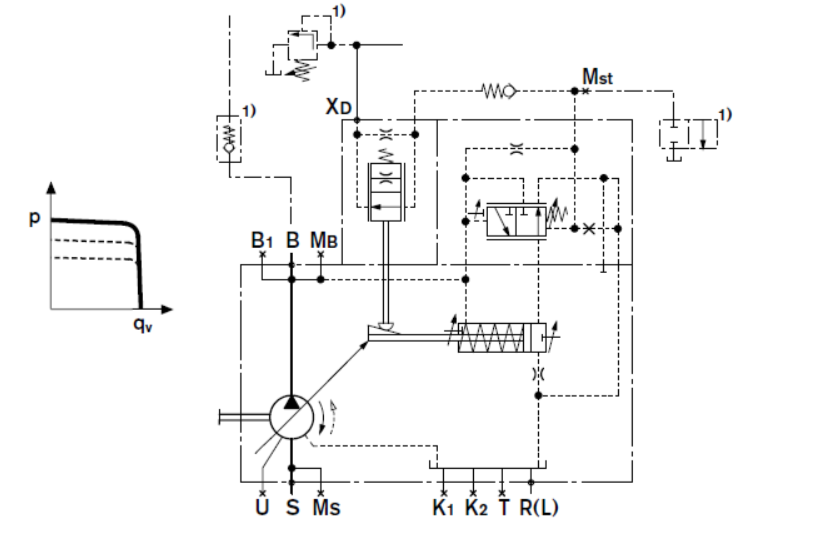

Регулятор давления DR

Регулятор типа DR предназначен для поддержания заданного давления в гидравлической системе в рабочем диапазоне насоса. Плавная настройка давления выполняется с помощью управляющего клапана в интервале от 20 до 350 бар. Доступна модификация с дистанционным управлением давлением (DRG).

Регулятор давления для параллельного режима работы DP

Подходит для регулирования давления при параллельной работе нескольких аксиально-поршневых насосов модели A4VSO, включённых в общую гидравлическую систему.

Регулятор давления и подачи DFR

Этот регулятор обеспечивает неизменность объёмной подачи насоса даже при переменных режимах работы. На систему регулирования расхода накладывается действие механически настраиваемого ограничителя давления.

 На выбор:
регулированием давления (LR2G);

Регулятор мощности LR2 с гиперболической характеристикой

Гиперболический регулятор мощности обеспечивает неизменность заданной мощности привода при фиксированной частоте вращения.

На выбор:
регулированием давления (LR2G);

Система регулирования HS4 с пропорциональным клапаном

Для бесступенчатой регулировки объёма вытеснения применяется пропорциональный клапан и электрический контур обратной связи, контролирующий положение наклонного диска. Предусмотрено электрическое либо электронное управление.

Система регулирования EO2

Для бесступенчатого изменения объёма вытеснения применяются пропорциональный клапан и электрический контур, контролирующий угол поворота. Предусмотрено электрическое управление.
