Принцип работы и конструкция
Регулируемый аксиально-поршневой насос с наклонной шайбой (модели A10VO, A10VSO, A10VNO, A10VSNO) предназначен для гидросистем открытого типа. Основное различие моделей в применении: A10VO используется в мобильной технике (строймашины), а A10VSO — в стационарном оборудовании (станки). Расход жидкости зависит от частоты вращения вала и рабочего объема, который бесступенчато регулируется изменением наклона поворотного балансира, меняющего ход поршней. Поршни расположены соосно приводному валу. В открытом контуре жидкость поступает из бака в насос, затем к потребителю, после чего сливается обратно в бак.

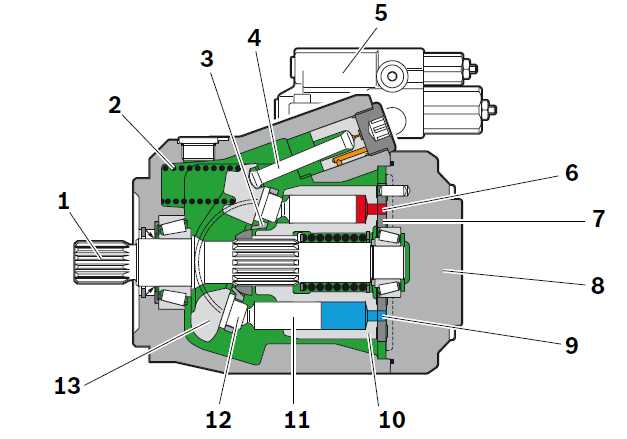

Конструкция изделия A10VO
1 Приводной вал
2 Пружина
3 Наклонная шайба
4 Исполнительный поршень
5 Клапан управления
6 Сторона высокого давления
7 Плита блока управления (Распределительная плита)
8 Монтажная плита
9 Сторона всасывания
10 Цилиндр
11 Поршень
12 Контактный башмак
13 Поворотный балансир
Вращающий момент и скорость вращения передаются на приводной вал (1) от внешнего двигателя. Через шлицевое или зубчатое соединение вал приводит во вращение блок цилиндров (10). За один полный оборот поршни (11) совершают возвратно-поступательное движение внутри цилиндров, причем амплитуда их хода определяется угловым положением качающейся шайбы (13). Поршни через контактные башмаки (12) опираются на наклонную поверхность шайбы. Их удержание и направление обеспечивается прижимным диском (3). Из-за наклона шайбы каждый поршень при вращении последовательно проходит через верхнюю и нижнюю мертвые точки, после чего возвращается в исходное положение. Распределение жидкости происходит через два серповидных окна в распределительной плите (7). В зоне всасывания (9) рабочая среда заполняет освобождающийся объем цилиндра при движении поршня назад. Одновременно в зоне нагнетания (6) поршень вытесняет жидкость из цилиндра в напорную магистраль. Количество подаваемой жидкости прямо пропорционально углу наклона шайбы (13), который можно изменять плавно. Чем больше угол, тем длиннее ход поршней и выше объемная подача, и наоборот. Изменение положения шайбы осуществляется гидравлическим сервопоршнем. Сама шайба установлена на опорах качения и перемещается без рывков. В рабочем режиме под действием давления жидкости и из-за эксцентриситета опор возникают усилия, удерживающие шайбу в заданном положении. Когда насос не работает (давление отсутствует), пружина (2) автоматически возвращает шайбу в положение максимального наклона, обеспечивая готовность к пуску на полную производительность.
